O ESP32, devido à sua conectividade Wi-fi embutida, à performance muito superior à do Arduino e à possibilidade de programá-lo em C utilizando a IDE do Arduino, é sem sombra de dúvidas o candidato ideal para a prototipação de muitos projetos de IoT.
Iremos apresentar um problema que se tem ao utilizá-lo nas Protoboards de 170 e 400 pinos.
Ao conectá-lo na protoboard de 170 pinos, apenas um lado passa a ter UMA conexão para cada pino do ESP. O outro lado não tem. A tentativa de melhorar isto numa protoboard de 400 pinos fica igual. Ao tentarmos aumentar o número de pinos de um lado, o outro invariavelmente ficará nos pontos de energia, deixando todas as portas de um lado do ESP em curto.
Uma solução que temos visto muito com a protoboard de 170 furos é esta:

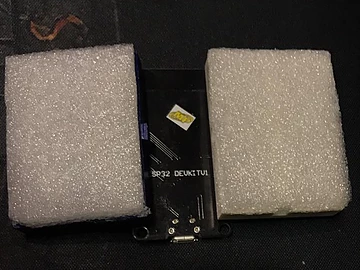

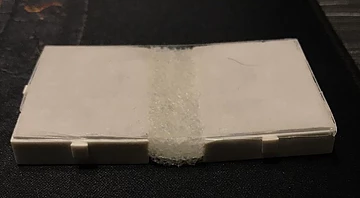

A parte inferior da protoboard fica assim:
Ela pode danificar o ESP32, uma vez que não há uma fixação adequada entre as protoboards (proteção mecânica).
Uma solução para este problema nas protoboards menores é o seguinte: Um enchimento é colocado entre as protoboards do tamanho adequado para isto (medido utilizando-se o ESP conectado às mesmas conforme a figura anteriormente apresentada), e depois os itens são colada em uma base (no caso abaixo um pedaço de pástico duro):
No caso das placas de 400 pinos, torna-se necessário unir duas placas, com APENAS UMA trilha de energia no meio:
Com as protoboards devidamente ajustadas os microcontroladores ESP32 ficaram da seguinte maneira em cada uma das configurações:
E desta maneira tivemos 2-3 conexões em série para cada pino do ESP32, e também a devida proteção para que nosso microcontrolador não seja danificado conforme a protoboard precisa ser movimentada.
