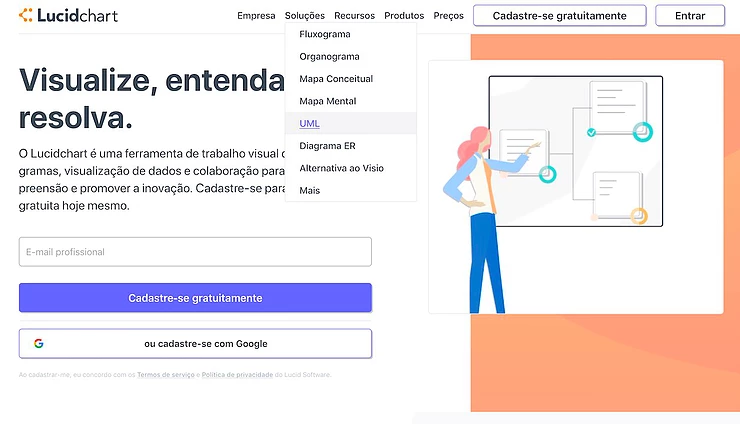

Para criar nossos diagramas UML, estamos utilizando a ferramenta LucidChart (https://www.lucidchart.com). Com todos utilizando esta ferramenta, conseguimos gerar os diagramas de forma padronizada.

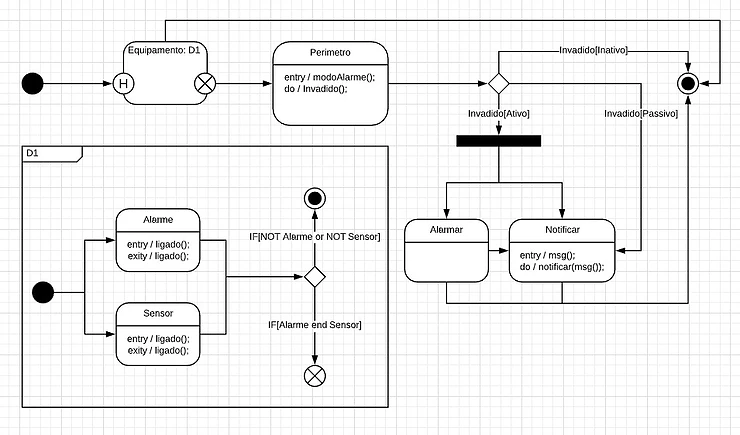

Para exemplificar o resultado da ferramenta, estamos apresentando o esboço do Diagrama de Estados “Alarme é Disparado”, exemplificando o comportamento do Alarme por meio de estados, cuja entrada são os sensores que o compõe.
A imagem a cima descreve um pseudo-estado inicializando uma sub-máquina de estados denominada “Equipamento” com referência a D1.
Logo em seguida é analisado o perímetro. Caso este perímetro seja invadido, existem 3 possibilidades determinadas pelo modoAlarme():
– Se modoAlarme()==Inativo, nada é feito e o processo se encerra;
– Se modoAlarme()==Ativo, o Alarme é acionado, o usuário é notificado e em seguida o processo se encerra;
– Se modoAlarme()==Passivo, apenas a notificação ao usuário é enviada e o processo é encerrado;
